产品用途
聚氯乙烯绝缘控制电缆本产品适用于冶金、电力、石油化工等工矿企业中交流额定电压450/750V及以下的电器仪表，配电装置的信号传输，控制和测量系统。
聚氯乙烯绝缘阻燃控制电缆本产品的特点是具有阻止火势在电缆电路蔓延的功能，可避免火灾事故扩大以减少损失。
聚氯乙烯绝缘阻燃耐火控制电缆本产品的特点是处于燃烧情况下，仍能保证电缆线路在一定时间内正常运行的电缆，以利于疏散人群和抢救重要设施。
使用特性
- 额定电压
电缆额定电压U0/U是450/750V：
- 导体额定工作温度
电缆导体的最高额定工作温度为70℃。
短路时(最长持续时间不超过5s)电缆导体的最高温度不超过160℃。
- 敷设环境温度
电缆敷设时的环境温度应不低于0℃，否则需要事先预热。
- 安装弯曲半径
a) 无铠装层的电缆，应不小于电缆外径的6倍;
b) 有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍;
c) 有屏蔽层结构的软电缆，应不小于电缆外径的6倍。
产品表示方法
- 代号
系列代号2)
控制电缆………………………………………………………………………………………K
导体代号
铜导体(省略)………………………………………………………………T
绝缘代号
聚氯乙烯……………………………………………………………V
护套代号1)
聚氯乙烯护套……………………………………………………………V
聚乙烯护套…………………………………………………………………………Y
铠装代号
双钢带铠装……………………………………………………………………………2
细圆钢丝铠装……………………………………………………………………3
外护套代号
聚氯乙烯外护套…………………………………………………………2
聚乙烯外护套…………………………………………………………………3
结构特征代号
软导体…………………………………………………………………………………R
铜丝编织屏蔽………………………………………………………………………P
铜带绕包屏蔽…………………………………………………………………………P2
注：1)包括挤包的内衬层和隔离套等。
2)阻燃、耐火、无卤低烟阻燃电缆系列代号见附录C
- 产品型号组成

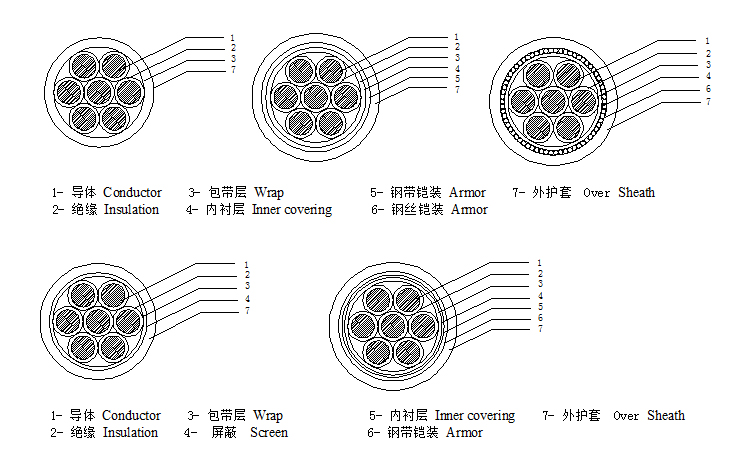

产品结构示意图
- 聚氯乙烯绝缘控制电缆产品结构示意图
- 聚氯乙烯绝缘阻燃耐火控制电缆产品结构示意图
产品型号、规格
产品型号
|
型号 |
产品名称 |
适用范围及环境 |
|
铜芯 |
|
|
|
KVV |
铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆 |
敷设在室内、电缆沟、管道固定场合 |
|
KVVP |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制电缆 |
敷设在室内、电缆沟、管道等要求屏蔽的固定场合 |
|
KVVP2 |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆 |
|
|
KVV22 |
铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆 |
敷设在室内、电缆沟、管道、直埋等能承受较大机械外力等固定场合 |
|
型号 |
产品名称 |
适用范围及环境 |
|
铜芯 |
|
|
|
KVVP22 |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽钢带铠装控制电缆 |
敷设在室内、电缆沟、管道、直埋等能承受较大机械外力等要求屏蔽的固定场合 |
|
KVVP2-22 |
铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆 |
|
|
KVV32 |
铜芯聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆 |
敷设在室内、隧道、电缆沟、竖井或埋地敷设等，能承受机械外力和一定的拉力 |
|
KVVR |
铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 |
敷设在室内移动要求柔软、屏蔽等场合 |
|
KVVRP
|
铜芯聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽控制软电缆
|
|
产品规格
产品额定电压、导体标称截面和芯数
|
型号 |
额定电压/V |
导体标称截面/mm2 |
|||||||
|
mm2 |
|||||||||
|
0.5 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
||
|
芯数 |
|||||||||
|
KVV |
450/750V |
- |
2～61 |
2～14 |
2～10 |
||||
|
KVVP |
- |
2～61 |
2～14 |
2～10 |
|||||
|
KVVP2 |
- |
2～61 |
2～14 |
2～10 |
|||||
|
KVV22 |
- |
7～61 |
2～61 |
2～14 |
2～10 |
||||
|
KVV32 |
- |
19～61 |
7～61 |
2～14 |
2～10 |
||||
|
KVVP22 |
- |
2～61 |
2～14 |
2～10 |
|||||
|
KVVP2-22 |
- |
2～61 |
2～14 |
2～10 |
|||||
|
KVVR |
2～61 |
- |
|||||||
|
KVVRP |
2～61 |
2～48 |
- |
||||||
产品主要技术性能
- 导电线芯分为三种：第一种是实心导体(A);第二种是绞合导体(B)适用于固定敷设;第三种(R)是绞合软导体，适用于有移动要求的软电缆。
- 导体结构及直流电阻应符合附录A规定
- 绝缘线芯识别可采用颜色标志或数字标志
- 绝缘线芯应经受工频火花试验、试验电压有效值为6kV;
- 电缆能经受交流50HZ，3000V，5min 的耐压试验;
- 成束阻燃和耐火性能要求符合附录B规定
- 绝缘电阻
|
标称截面(mm2) |
绝缘电阻 MΩ·km≥ |
|
|
20℃ |
70℃ |
|
|
0.5 |
13 |
0.013 |
|
0.75 |
12 |
0.12 |
|
1.0 |
11 |
0.011 |
|
1.5 |
11 |
0.011 |
|
2.5 |
10 |
0.010 |
|
4 |
8.5 |
0.0085 |
|
6 |
7 |
0.0070 |
|
10 |
6.5 |
0.0065 |
